تجهیزات اصلی سیستم برق سه فاز

مقدمه

سیستم برق سه فاز به دلیل مزایای فراوان خود از جمله کارایی بالا و قابلیت انتقال توان بیشتر، به طور گسترده در صنایع و ساختمان‌های بزرگ مورد استفاده قرار می‌گیرد. در این بخش، به بررسی دقیق‌تر هر یک از تجهیزات اصلی این سیستم و عملکرد آن‌ها خواهیم پرداخت.

بررسی دقیق تجهیزات

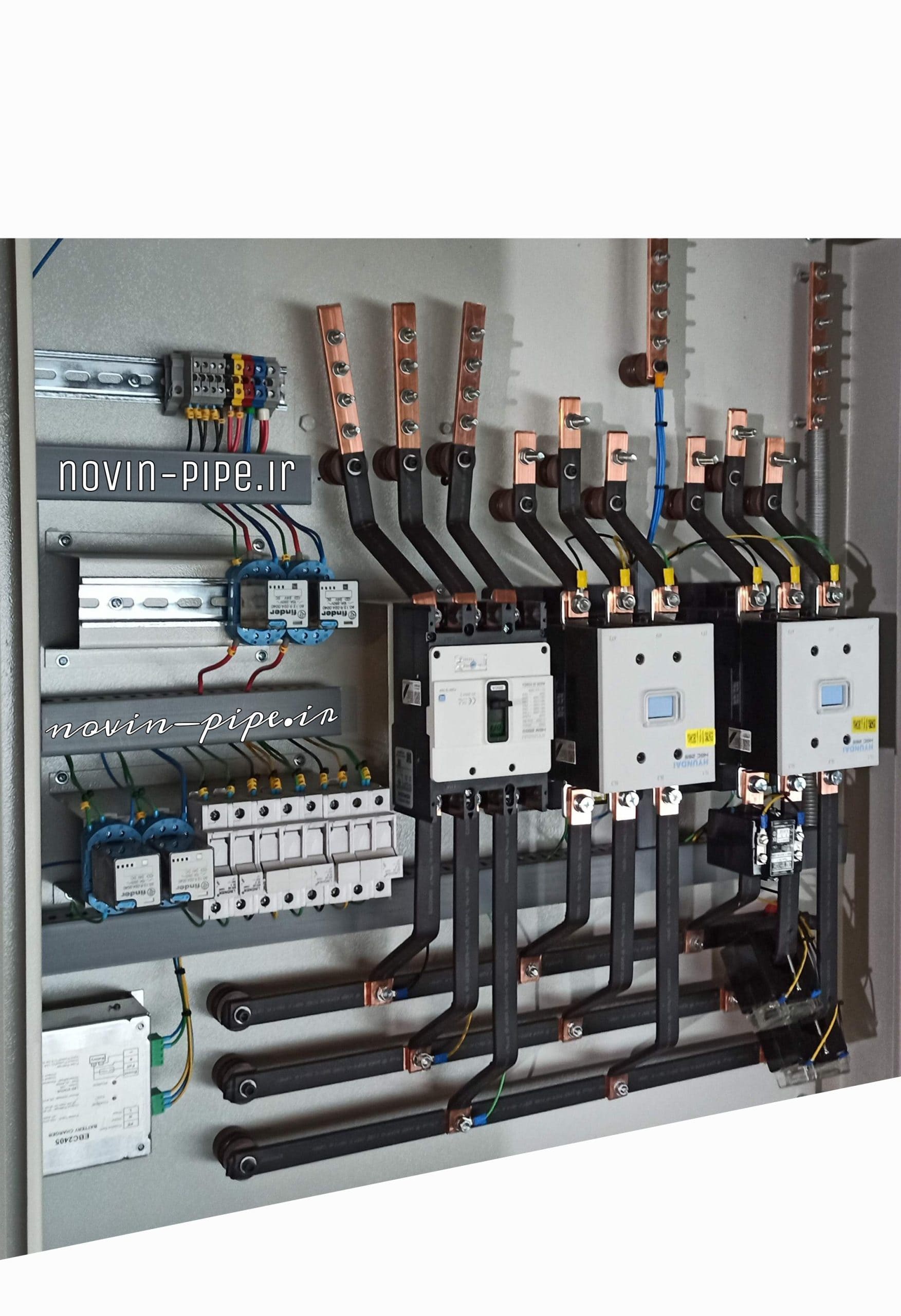

1. تابلو برق سه فاز:

• نقش کلیدی: قلب تپنده سیستم بوده و وظیفه توزیع، کنترل و حفاظت از جریان برق را بر عهده دارد.

اجزای اصلی:

• • شینه‌ها: هادی‌های مسی یا آلومینیومی که جریان برق را بین تجهیزات مختلف توزیع می‌کنند.
  • کلید اصلی: برای قطع و وصل کلی سیستم در مواقع اضطراری یا تعمیرات استفاده می‌شود.
  • فیوزها: از تجهیزات حفاظتی هستند که در صورت افزایش بیش از حد جریان، مدار را قطع می‌کنند. انواع مختلفی از فیوزها مانند فیوزهای کارتریجی، چاقویی و … وجود دارد.
  • کنتاکتورها: برای کنترل موتورهای الکتریکی و بارهای بزرگ به کار می‌روند.
  • رله‌ها: تجهیزات حفاظتی و کنترلی هستند که برای تشخیص خطاها و انجام عملیات مورد نیاز استفاده می‌شوند. انواع مختلفی از رله‌ها مانند رله اضافه جریان، رله کم ولتاژ و … وجود دارد.
  • ترمینال‌ها: برای اتصال سیم‌ها به تابلو برق استفاده می‌شوند.
  • وسایل اندازه‌گیری: شامل ولت‌متر، آمپرمتر، فازمتر و … برای اندازه‌گیری پارامترهای مختلف سیستم هستند.

انواع تابلو برق:

• • تابلو برق هوایی: قطعات آن در معرض دید قرار دارند و معمولاً در مکان‌هایی با فضای کافی استفاده می‌شوند.
  • تابلو برق زمینی: قطعات آن درون یک محفظه قرار دارند و از نظر ایمنی و ظاهری بهتر هستند.
• کاربردها: در صنایع، ساختمان‌های بزرگ، نیروگاه‌ها و … استفاده می‌شود.

2. ترانسفورماتور:

• عملکرد: برای افزایش یا کاهش ولتاژ جریان متناوب استفاده می‌شود. در سیستم‌های توزیع برق، ترانسفورماتورهای کاهش‌دهنده برای تبدیل ولتاژ بالا به ولتاژ پایین استفاده می‌شوند.
• انواع:
  • ترانسفورماتور روغنی: از روغن برای عایق‌کاری و خنک‌کاری استفاده می‌شود.
  • ترانسفورماتور خشک: از مواد عایق جامد برای عایق‌کاری استفاده می‌شود.
  • ترانسفورماتور هوایی: بدون عایق بوده و در مکان‌های باز استفاده می‌شود.
• کاربردها: در شبکه‌های انتقال و توزیع برق، صنایع، ساختمان‌های بزرگ و … استفاده می‌شود.

3. کابل‌ها و سیم‌ها:

• نقش: برای انتقال انرژی الکتریکی از یک نقطه به نقطه دیگر استفاده می‌شوند.

انواع:

• کابل تک رشته‌ای: دارای یک رشته هادی است.
• کابل چند رشته‌ای: دارای چند رشته هادی است و انعطاف‌پذیری بیشتری دارد.
• کابل مس: از جنس مس بوده و رسانایی بالایی دارد.
• کابل آلومینیوم: کابل آلومینیومی از جنس آلومینیوم بوده و وزن آن تقریباً نصف وزن کابل مسی با همان سطح مقطع است.
• سیم‌ افشان مسی: رایج ترین نوع سیم افشان است که از مس خالص یا آلیاژهای مس مانند مس قلع اندود یا مس فسفری تولید می شود.
• o      سیم‌های آلومینیومی: سبک‌تر و ارزان‌تر از سیم‌های مسی هستند، اما رسانایی آن‌ها کمتر است. معمولاً در جاهایی که وزن سیم اهمیت دارد و هزینه پایین‌تر مد نظر است، استفاده می‌شوند.
• o      سیم‌های فولادی: استحکام بسیار بالایی دارند و در جاهایی که نیاز به مقاومت مکانیکی بالا است، مانند خطوط انتقال هوایی، استفاده می‌شوند.
• o      سیم‌های آلیاژی: آلیاژهایی از مس، آلومینیوم و فلزات دیگر هستند که خواص خاصی مانند مقاومت بالا در برابر حرارت یا خوردگی دارند.
• عوامل موثر در انتخاب کابل: ولتاژ، جریان، فاصله، محیط نصب و نوع کاربرد.

4. موتورهای الکتریکی:

• عملکرد: انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کنند.

انواع:

• • موتور القایی: پرکاربردترین نوع موتور در صنایع است.
  • موتور سنکرون: در کاربردهایی که نیاز به سرعت ثابت دارند استفاده می‌شود.
  • موتور DC: در کاربردهایی که نیاز به کنترل دقیق سرعت دارند استفاده می‌شود.
• کاربردها: در صنایع، ساختمان‌های بزرگ، تجهیزات خانگی و … استفاده می‌شود.

5. ژنراتور:

• عملکرد: انرژی مکانیکی را به انرژی الکتریکی تبدیل می‌کند.

انواع:

• • ژنراتور سنکرون: در نیروگاه‌ها برای تولید برق استفاده می‌شود.
  • ژنراتور آسینکرون: در کاربردهایی که نیاز به تولید برق اضطراری دارند استفاده می‌شود.
• کاربردها: در نیروگاه‌ها، صنایع و … استفاده می‌شود.

6. وسایل اندازه‌گیری و کنترل:

• نقش: برای اندازه‌گیری پارامترهای مختلف سیستم مانند ولتاژ، جریان، فرکانس و … و همچنین کنترل و حفاظت از سیستم استفاده می‌شوند.

انواع:

• • ولت‌متر: برای اندازه‌گیری ولتاژ
  • آمپرمتر: برای اندازه‌گیری جریان
  • فازمتر: برای تشخیص فاز
  • وات‌متر: برای اندازه‌گیری توان
  • رله حفاظتی: برای حفاظت از سیستم در برابر خطاها
• کاربردها: در تابلو برق‌ها، صنایع، ساختمان‌های بزرگ و … استفاده می‌شود.

نکات مهم

• ایمنی: هنگام کار با تجهیزات برق سه فاز باید نکات ایمنی را به دقت رعایت کرد.
• استانداردها: تجهیزات برق سه فاز باید مطابق با استانداردهای ملی و بین‌المللی باشند.
• نصب و راه‌اندازی: نصب و راه‌اندازی سیستم برق سه فاز باید توسط افراد متخصص و مجرب انجام شود.

نتیجه‌گیری جامع در مورد تجهیزات اصلی سیستم برق سه فاز

سیستم برق سه فاز به عنوان یکی از مهم‌ترین سیستم‌های الکتریکی، نقش محوری در تأمین انرژی صنایع، ساختمان‌ها و زیرساخت‌های مختلف ایفا می‌کند. تجهیزات اصلی این سیستم، از جمله تابلو برق، ترانسفورماتور، کابل‌ها، موتورها، ژنراتورها و وسایل اندازه‌گیری، به طور هماهنگ با یکدیگر کار می‌کنند تا انرژی الکتریکی را به صورت مؤثر و ایمن توزیع و مصرف کنند.

نکات کلیدی که می‌توان از این بررسی جامع استخراج کرد، عبارتند از:

• اهمیت تابلو برق: تابلو برق به عنوان قلب تپنده سیستم، نقش حیاتی در کنترل، حفاظت و توزیع انرژی الکتریکی دارد.
• تنوع تجهیزات: تجهیزات مورد استفاده در سیستم‌های برق سه فاز بسیار متنوع بوده و انتخاب هر یک از آن‌ها به عوامل مختلفی مانند ولتاژ، جریان، محیط کار و نوع کاربرد بستگی دارد.
• ایمنی: رعایت نکات ایمنی در هنگام کار با تجهیزات برق سه فاز از اهمیت بالایی برخوردار است.
• استانداردها: تجهیزات و نصب سیستم‌های برق سه فاز باید مطابق با استانداردهای ملی و بین‌المللی انجام شود.
• اهمیت تعمیر و نگهداری: انجام تعمیرات و نگهداری دوره‌ای از تجهیزات، به افزایش عمر مفید و عملکرد مطلوب سیستم کمک می‌کند.

در مجموع، سیستم برق سه فاز یک سیستم پیچیده و حیاتی است که شناخت دقیق تجهیزات و عملکرد آن‌ها، برای بهره‌برداری صحیح و ایمن از آن ضروری است.
